Evidenziare:
operaio siderurgico idraulico di Manica del diametro di 40mm
, Operaio siderurgico idraulico del grado industriale
, Macchina idraulica dell'operaio siderurgico di 8 angoli

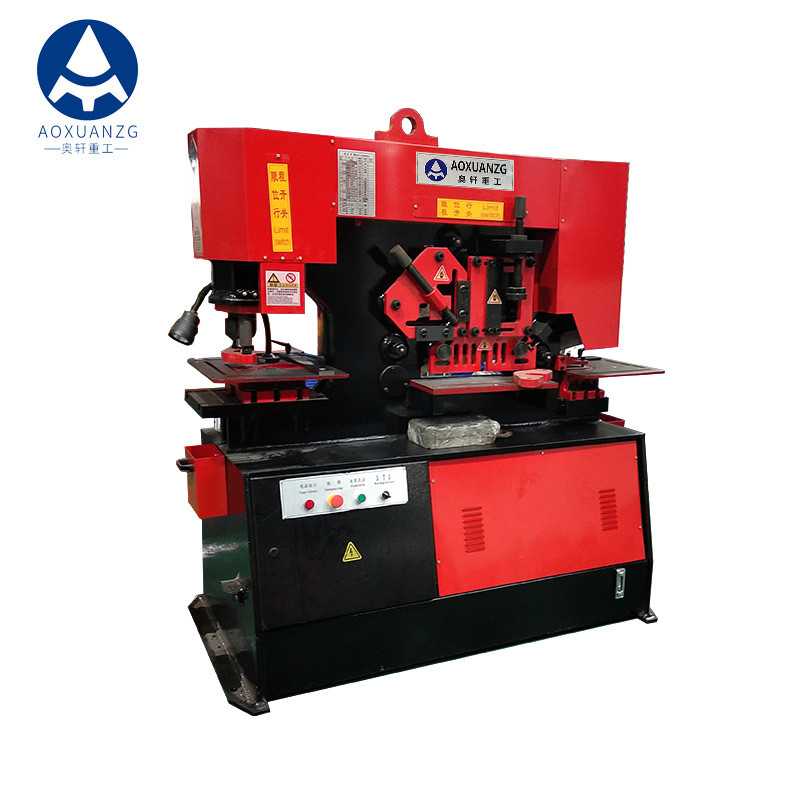

Taglio della stampa dell'acciaio Fabbricante idraulico di ferro 40 mm Diametro del canale 30 mm Spessore del foro Foratura
Taglio della stampa dell'acciaio Fabbricante idraulico di ferro 40 mm Diametro del canale 30 mm Spessore del foro Foratura
La serie Q35Y è una macchina idraulica per il ferro di grado industriale con molteplici funzioni, tra cui: foratura rotonda, foratura quadrata, perforatura di foratura oblonga; piastra di acciaio, barra piatta, acciaio angolare, canale C,Perforazione del raggio H■ piegatura di lamiere di acciaio; taglio angolare di acciaio; taglio piatto, rotondo, quadrato, a canale C, a trazione I, taglio a trazione T; piegatura angolare e taglio di tubi.
La macchina viene fornita in serie con: dadi e maniche di accoppiamento a cambio rapido, braccio quadrato con bilancia, retrovisore elettronico, tavolo di misurazione con fermate, tavolo base di punzonatura, guardie di sicurezza e altro ancora.Con la sua multifunzione, Q35Y serie ferro idraulico è la vostra prima scelta tra la macchina controparte.capacità e manutenzione.
La nostra macchina è progettata con la tecnologia più avanzata e ha le virtù di un facile utilizzo, basso consumo e basso costo di manutenzione.Possiamo anche fornire soluzioni personalizzate per soddisfare meglio le esigenze dei clienti.
Ferriera idraulica con 15 serie di matrici:
1Tutti i componenti elettrici sono importati con certificato CE.
2- Strutture di struttura progettate professionalmente.
3. saldature in acciaio con elevata precisione di resistenza e rigidità per eliminare le vibrazioni.
4Quadro in acciaio per fabbricanti di ferro Q235 = acciaio standard americano A306 GR55.
5Sono state installate cinque serie di punzoni e lame.
6Relai del timer dell'OMRON giapponese.
7- Tutto il cablaggio del blocco terminale da Weidmuller.
8Componente elettrico principale della Germania Schneider.
9- Sigilli di olio giapponesi.
10- O-Ring e Valve di Taiwan per una pompa a pistoni più resistente.
11Sistema idraulico di Yuken giapponese.
12Motore cinese Jiangsu Dazhong.
13- Serbatoi idraulici e telaio costruito dalla nostra fabbrica.
14. doppio cilindro idraulico indipendente
15- Lavoro a doppio interruttore a piedi separatamente
16. facile regolabile controllo del colpo con righello
17Indicatore su entrambi i cilindri idraulici
18- Autostop a retro elettrico.
19. Luce di lavoro mobile che può essere posizionata in qualsiasi posizione desiderata
20Sistema idraulico con sistema di protezione contro il sovraccarico
21Interruttore di emergenza di sicurezza
22Grande tavolo da pugilato con guida a righe.
23. Tavolo di taglio più grande con guida Regolare
24. grande tavolo da taglio piatto con guida Regola
25La cosa più importante è la facilità di manutenzione.
Parametri tecnici:
| Modello |
Q35Y-16 |
Q35Y-20 |
Q35Y-25 |
Q35Y-30 |
Q35Y-40 |
Q35Y-60 |
| Pressione di trascinamento (T) |
60T |
100T |
120T |
160T |
250T |
315T |
| Spessore massimo di taglio delle lamiere di acciaio ((mm) |
16 |
20 |
25 |
30 |
40 |
60 |
| Resistenza del materiale (N/mm2) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| Angolo di taglio (°) |
7° |
8° |
8° |
8° |
8° |
8° |
| Sciacquatura a barre piane (T×W) |
16*250 8*400 |
20*330 10*480 |
25*330 16*600 |
30*335 20*600 |
40*330 20*700 |
508300 30*750 |
| Lunghezza massima del tratto della cilindra (mm) |
80 |
80 |
80 |
80 |
100 |
100 |
| Frequenza dei viaggi (temi/min) |
11 ~ 20 |
12 ~ 20 |
8 ~ 18 |
6 ~ 16 |
6 ~ 16 |
6 ~ 12 |
| Profondità della gola (mm) |
300 |
355 |
400 |
600 |
600 |
600 |
| profondità di foratura ((mm) |
16 |
20 |
25 |
28 |
35 |
40 |
| Diametro di foratura massimo ((mm) |
28 |
33 |
35 |
38 |
40 |
45 |
| Potenza del motore ((KW) |
5.5 |
7.5 |
11 |
11 |
15 |
30 |
| Dimensioni ((L × W × H) ((mm) |
1780*920*1780 |
1952*920*1950 |
2355*1000*2150 |
2840*1200*2330 |
2940*1200*2330 |
3200*1440*2500 |
Dettagli:
Parti per taglio di forme
Il taglio a barre rotonde e quadrate ha molteplici fori per una varietà di dimensioni. Dispositivo di regolazione per il taglio a barre rotonde / quadrate, canale / trave. Grandi protezioni forti o massima sicurezza.
Il taglio angolare ha la capacità di tagliare l'angolo a 45 gradi sia la gamba superiore che quella inferiore.Lame a forma di diamante per tagli di qualità con perdita e deformazione minima di materiale.
Parti per incisioni
Disegno unico per il taglio di angolo e barra piatta, protezione elettrica e 3 punti di misura per posizionamento preciso.
L'intaglio è un processo di taglio del metallo utilizzato su lamiere o sottili barre, a volte su sezioni angolari o tubi.
Parti per perforatori
La gamma completa di punzoni e matrici universali è disponibile.
Grande finestra di visualizzazione sullo stripper, progettato per facilitare il funzionamento.Nocciolo e manica di accoppiamento per cambio rapido per sostituzione rapida del cambio.
Piegamento (facoltativo)
La funzione di piegatura condivide la stessa posizione con la funzione di foratura. Può piegare gli stessi pezzi di lavoro in diversi angoli o forme. Può essere utilizzato come una piccola macchina di frenatura.
Taglio ad angolo
L'acciaierista può tagliare qualsiasi dimensione di acciaio angolare la cui lunghezza sia entro la capacità massima.
Taglio piatto
La regola di posizionamento sul tavolo da lavoro può controllare la forma di taglio e la lunghezza di taglio con maggiore precisione.
Parti di controllo per la siderurgia
Molto facile da usare, a mano, sicuro e facile.
Il nostro servizio:
Prevendita.
* Progettazione del progetto, introduzione delle prestazioni, accordo tecnico, firma del contratto, imballaggio
* Supporto per indagini e consulenze.
* Supporto alle prove di campioni.
In vendita.
* Vi forniremo gli ultimi progressi nell'assemblaggio, nell'imballaggio e nel trasporto dei prodotti.
Dopo-vendita.
* Forniremo accessori gratuiti per i danni alle parti non umane.
* Formazione sull'installazione della macchina, formazione sull'uso della macchina con video ecc.
* E il nostro personale tecnico può andare all'estero per fornire una guida tecnica.
